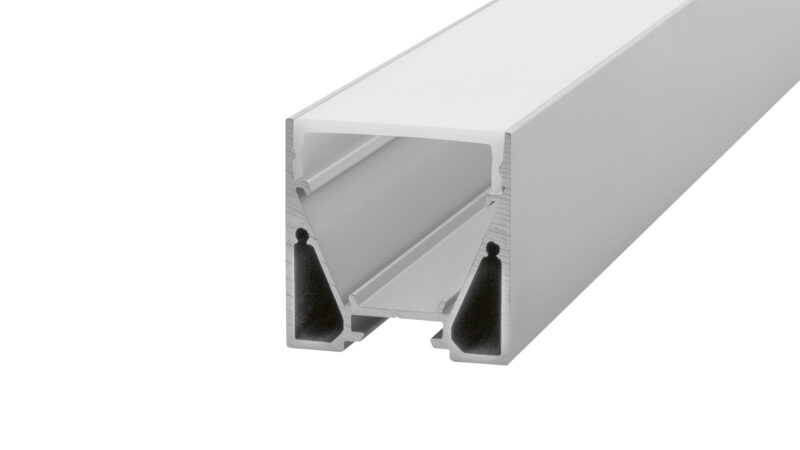

Montage-Anleitung Catania 3030
Hinweise zur Montage der Kunststoff-Halteklammer
- Montage der Kunststoff-Halteklammer mit jeweils 2 Stück 5-mm-Dübeln in Kombination mit 3-mm-Schrauben. Dies erleichtert die Montage und ermöglicht einen besseren Ausgleich von Bohrungsungenauigkeiten.
- Schrauben nicht zu fest anziehen, damit die Halteklammern leicht justiert werden können.
- Die montierten Halteklammern vor dem Einklicken des Profils mithilfe eines Lasers präzise ausrichten.
- Profil einklicken. Falls das Profil nicht vollständig einrastet, können horizontale seitliche Bewegungen und leichter Druck auf das Profil das Einrasten unterstützen.
Allgemeine Montagehinweise
Klebemontage: Wir empfehlen einen hochwertigen Montagekleber, z. B. Polyflex 466. Von der Verwendung von Klebeband wird dringend abgeraten.
Halteklammern: Bei der Montage mit darf das LED-Band nicht durchgehend über mehrere Profile verlegt werden. Aufgrund der Wärmeausdehnung können sich die einzelnen Profile gegeneinander bewegen, wodurch das LED-Band beschädigt werden kann.
Senkkopfschrauben: Achten Sie darauf, Senkkopfschrauben zu verwenden. Diese müssen vollständig im Aluminiumprofil versenkt werden und die Schraubenköpfe dürfen nicht überstehen. Überstehende Schrauben führen zu Unebenheiten oder Schäden am LED-Streifen (Siehe nachfolgendes Bild).
Auswahl an Montageklammern:
Montieren Sie die passende Montageklammer alle 80cm

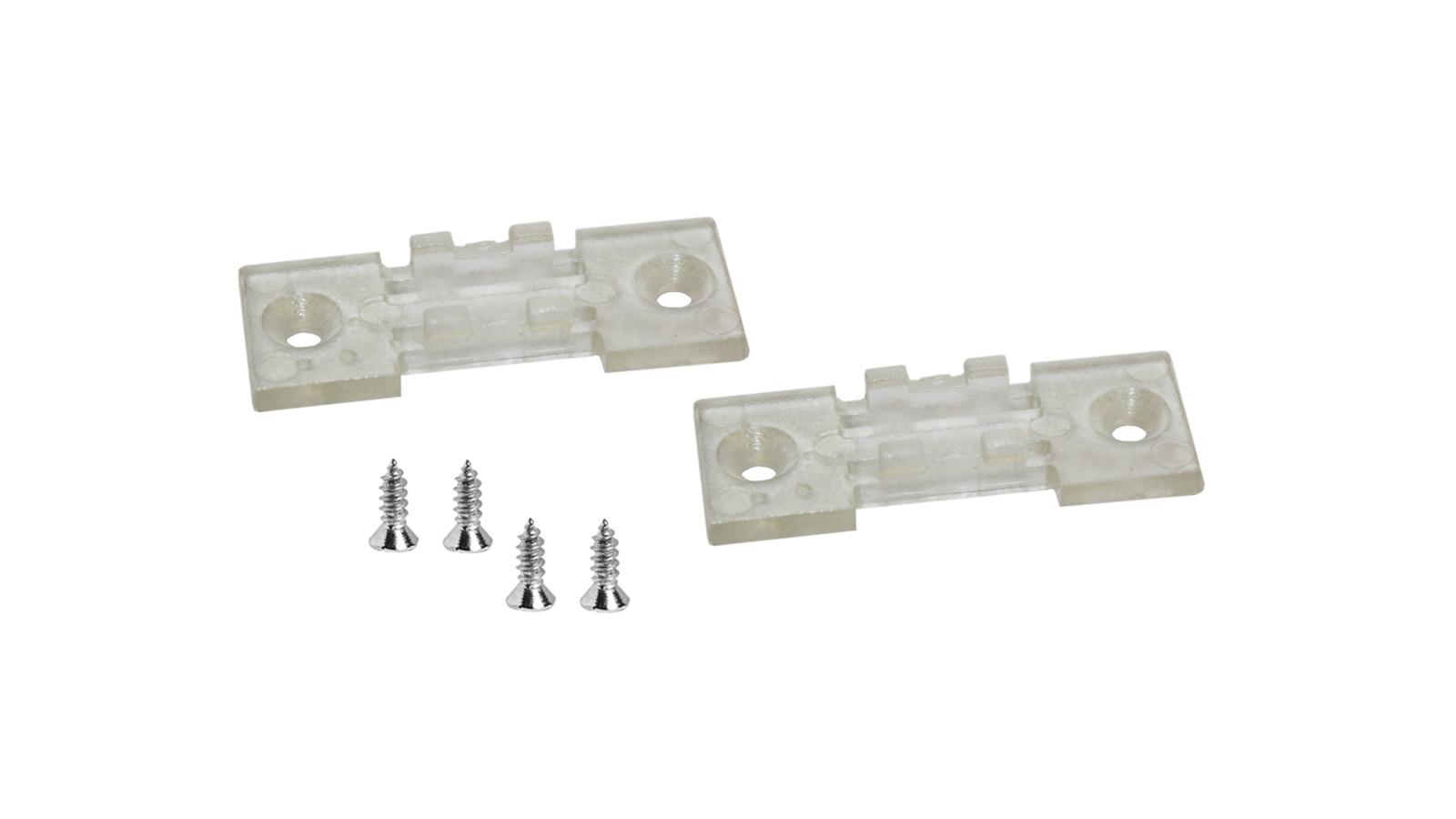

Halterset Kunststoff
Spannfeder zum Einschieben

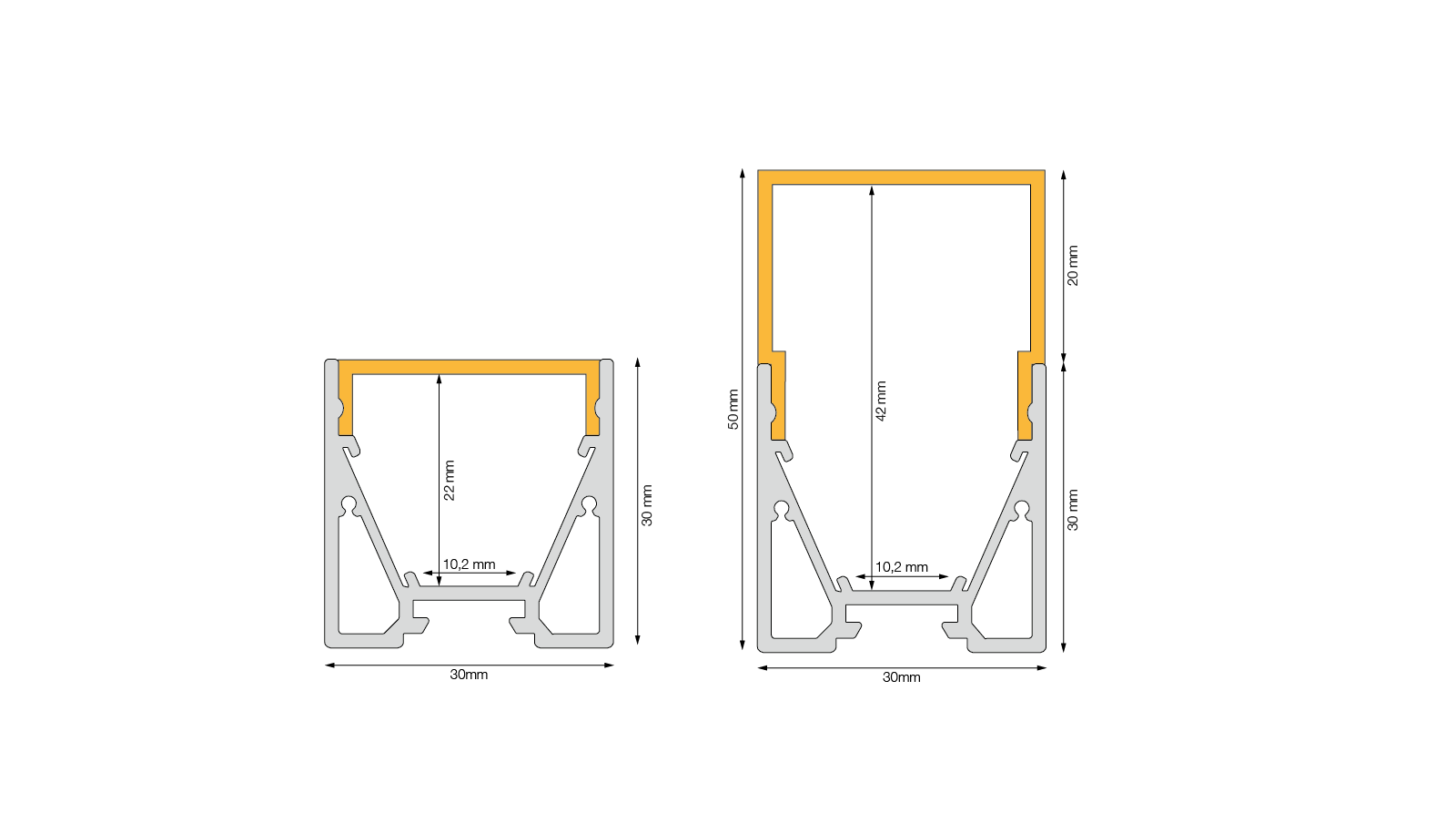

Herausragende Abdeckung U10 (180°)

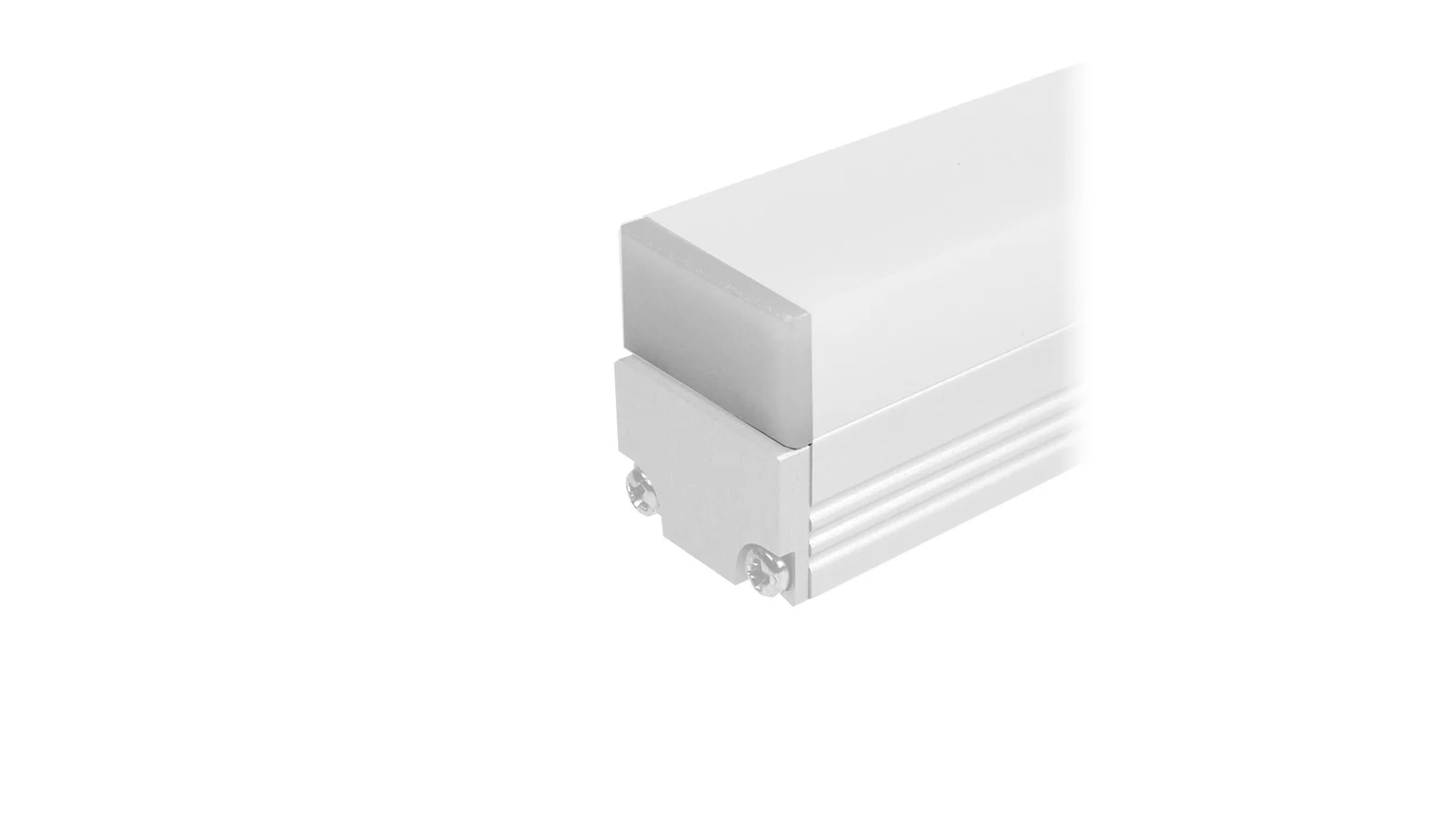

Bei Verwendung der hohen U-Form-Abdeckung wird ein zusätzlicher Endkappenaufsatz benötigt. Dieser wird zunächst in die Abdeckung eingeklickt. Anschliessend kann die Abdeckung montiert werden.
Wichtig: Die Endkappe für das Aluminiumprofil wird unabhängig davon weiterhin benötigt.
